MOOG MBI 140-1,4/S
Die seitliche Reichweite von 14 Metern und die maximale Absenktiefe von 9,5 Metern sorgen dafür, dass Sie das Brückendeck auch bei unseren größten Brücken erfassen. Effizienz ist garantiert. Mehr erfahren...
Die seitliche Reichweite von 14 Metern und die maximale Absenktiefe von 9,5 Metern sorgen dafür, dass Sie das Brückendeck auch bei unseren größten Brücken erfassen. Effizienz ist garantiert. Mehr erfahren...
Die Verlängerung des MOOG Inspektionsgerät ist auf SCANDIA-Fahrgestell montiert.
Die Maschine ist mit einem extra Hubgerüst zur Überbrückung von Lärmschutzwänden bis zu einer Höhe von 4 Metern ausgestattet und verfügt über einen im Oberwagen integrierten Kran, der bis zu 600 kg schweres Material auf den Steg ablassen kann. Die Inspektionsbrücke ist mit einem Hubturm ausgestattet, welcher die Arbeiter in die Brückenhöhe bringt. Der angebaute Hydraulikantrieb ermöglicht eine sanfte Bewegung des Gerätes mit dem Steg in der Arbeitsposition. Die Belastung des um 180 Grad drehenden Stegs ist bis 600 kg. Für Arbeiten außerhalb des Stromnetzes ist der Brückenschauer mit einem 17,5 kVA Generator mit einer Spannung von 230V / 400V ausgestattet. Perfekte Parameter der seitlichen Reichweite und Absenktiefe garantieren, dass sie selbst bei den größten Brücken überall hinkommen.
Wir werden direkt im MOOG GmBH für eine sichere und korrekte Manipulation mit den Geräten geschult.
Die technische Lösung erfüllt alle Sicherheitsanforderungen für die Konstruktion und den Betrieb von vorbehaltenen Hebegeräten.
| Hersteller | MOOG |
|---|---|
| Anwendungsgebiete | Gerade Fläche |
| Max. horizontale Reichweite | 13,36 (14,62) m |
| Max. Übergriff Gehweg | 8 m - 14,62 m x 1,4 m |
| Lauftiefe | 9,5 m |
| Plattformbreite | 1,4 m |
| Platzbedarf auf der Brücke | 2,5 m |
| Max. Belastung Plattform | 600 kg |
| Max. Belastung des teleskopischen Teiles | 300 kg |
| Max. Belastung bei Verlängerung | |
| Drehbereich Plattform | 180° |
| Bodenhöhe vom zusätzlichen Gerüst | 2 m |
| Max. Übergriff Gehweg | 3,9 m |
| Max. Geländerhöhe | 4 m |
| Gesamtgewicht | 32000 kg |
| Länge | 12 m |
| Gesamtbreite | 2,55 m |
| Durchfahrtsbreite | 2,55 m |
| Durchfahrtshöhe | 4 m |
| Maximales Gefälle | 6 % |
| Maximale Windgeschwindigkeit | 12,5 m/s |
| Antrieb | Auto-motor |
| Arbeitstemperatur | 0°C+ |
Die Maschinen erfüllen alle strengsten Sicherheitsanforderungen und unsere Arbeiter werden regelmäßig geschult.

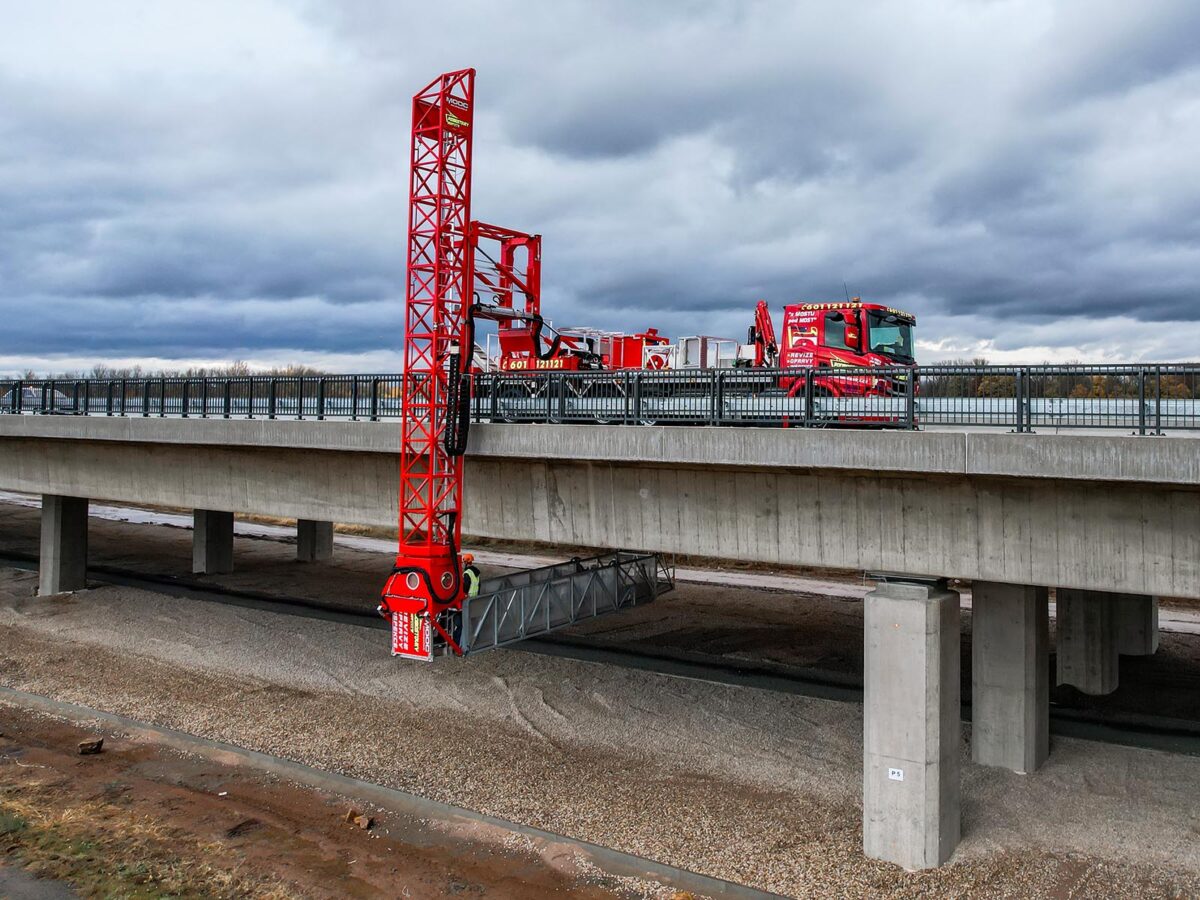

Innerhalb von 15 Minuten bringen wir Sie an die gewünschte Stelle unter der Brücke. Unsere Brückensichtgeräte können sich an der Brücke mit dem Inspektionsgerät in der Arbeitsposition bewegen.
Vom Gehweg unserer Maschinen kommen Sie an die ganze Oberfläche der Brückenunterseite einschließlich der schrägen Seiten an - die Geräte haben genügende seitliche Reichweite und zusätzliches Gerüst für sicheren Zugang zu der Brückenseite.
